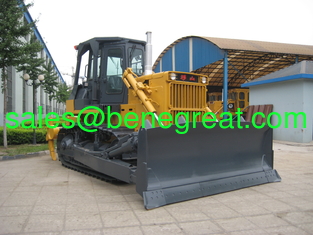

Bulldócer TY220 con transmisión hidráulica, bulldócer de orugas de 220hp con cabina ROPS
| BULLDÓCER TY220 | |
| CERTIFICADO DEL SISTEMA ISO9001:2000 | |
| ESPECIFICACIONES | EQUIPO DE TRABAJO |
| Especificación/Tipo de hoja Recta-inclinable Angular Hoja en U | Especificación/Tipo de hoja Recta-inclinable Angular Hoja en U |
| Peso operativo (kg) 23400 23650 24500 | Capacidad de la hoja (m3) 6.4 4.8 7.5 |
| Distancia mínima al suelo (mm) 405 405 405 | Ancho x Alto de la hoja (mm) 3725×1315/4365×1055/3800×1343 |
| Radio de giro mínimo (m) 3.3 3.3 3.3 | Elevación máxima (mm) 1210 1300 1210 |
| Presión sobre el suelo (MPa) 0.077 0.077 0.073 | Profundidad máxima (mm) 540 530 540 |
| Ancho de vía (mm) 2000 2000 2000 | Ajuste máximo de inclinación (mm) ≥735 ≥500 ≥755 |
| Fuerza máxima de tracción (KN) 202 202 202 | Ajuste de cabeceo (°) 55 53.5 55 |
| Capacidad de pendiente (°) 30 30 30 | Capacidad (m3/H) (valor teórico 40m)330 /245/365 |
| VELOCIDAD DE VIAJE | Peso de la hoja (kg) 3630 3850 4200 |
| 1ª 2ª 3ª | CAPACIDAD DE REFRIGERANTE Y LUBRICANTE |
| Avance (km) 0～3.6 0～6.5 0～11.2 | Capacidad del tanque de combustible (L)....................................................................480 |
| Retroceso (km) 0～4.3 0～7.7 0～13.2 | Capacidad del tanque hidráulico (L).............................................................110 |
| MOTOR | Capacidad de aceite de motor (L).......................................................................45 |
| Modelo y tipo Cumins NT855-C280S10 Diésel de 6 cilindros, en línea, ciclo de 4 tiempos, refrigerado por agua, válvulas en cabeza, inyección directa, turboalimentado | Convertidor de par, transmisión, engranaje cónico, embrague de dirección Capacidad (L)...................................................................................122 |
| Revolución nominal (rpm) .............................................................. 1800 | Capacidad del reductor final (L) .............................................72 (cada lado) |

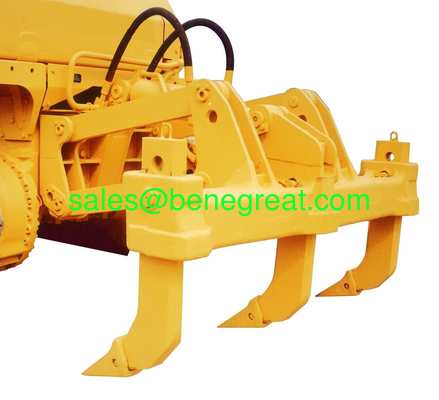

| Potencia nominal (HP) ...........................................................220 | RIPIPER (OPCIONAL) |
| | Ripiper simple Ripiper de 3 dientes |
| Número de cilindros-Diámetro x Carrera (mm) ..................... 6-139.7X 152.4 | Profundidad máxima de excavación (mm) .............695......................................... 666 |
| | Elevación máxima (mm) .................................520............................................555 |
| Cilindrada (L) ....................................................................................14 | Distancia entre dientes (mm) .........../................................................1000 |
| Consumo mínimo de combustible (g/kW.h).................................................. 212 | Peso (kg) ....................................2453...................................... 2495 |
| Par máximo (Nm/rpm) ........................................................ 1078/1250 | DIMENSIONES GENERALES |
| Método de arranque........................................Motor de arranque 24V 11kW | Dimensiones de la hoja recta-inclinable |
| SISTEMA DE TRANSMISIÓN DE POTENCIA |  | Nota: Los materiales y especificaciones están sujetos a cambios sin previo aviso. |
|
| Convertidor de par ............................ 3 elementos, 1 etapa, 1 fase |
| Transmisión Engranajes planetarios, accionados manualmente, cambio hidráulico, lubricación forzada, 3 velocidades de avance y 3 de retroceso |
| Engranaje cónico......... Engranaje cónico espiral, lubricación por salpicadura, reducción de velocidad de una etapa |
| Embrague de dirección................................. Húmedo, multidisco, con carga de resorte, separado hidráulicamente, control hidráulico |
| Freno de dirección ...... Húmedo, flotante, operación de interconexión hidráulica directa de encendido/apagado |
| Reductor final ............. Reducción doble de engranaje recto, lubricación por salpicadura |
| SISTEMA HIDRÁULICO |
| Tipo de bomba............................................ Bomba de engranajes 074444-66103 |
| Presión de trabajo (MPa)...............................................................14 |
| Descarga del sistema (L/min)……..........262 (a una revolución de 1800rpm) |
| Tipo de cilindro de trabajo...........................Tipo pistón de doble efecto |
| Número de cilindros de trabajo Elevación-Diámetro x Varilla x Carrera (mm).............. 2-120X70X1043 |
| Cilindro de trabajo Inclinación Diámetro x Varilla x Carrera (mm) 200X90X130 |
| SISTEMA DE TREN DE RODAJE |
| Tipo ................ Tipo oscilante de viga rociada, estructura suspendida de barra ecualizadora |
| Rodillos portadores.................................................................. 2 (cada lado) |
| Rodillos de oruga......... 6/cada lado (4 de pestaña simple, 2 de pestaña doble) |
| Tipo de oruga............................. Sellada, ensamblada de garra simple |
| Número de zapatas de oruga............................................... 38 (cada lado) |
| Ancho de las zapatas de oruga (mm) .......................................................... 560 |
| Paso (mm) ....................................................................................... 216 |
| Longitud de la oruga en el suelo (mm)...............................................2730 |
